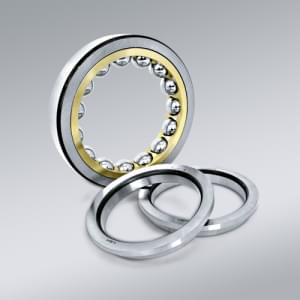

Čtyřbodová ložiska

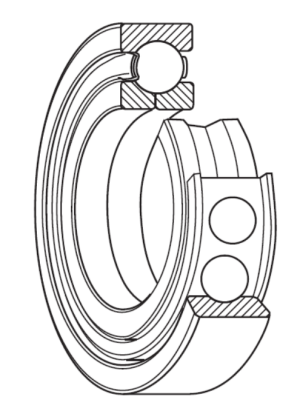

Čtyřbodová ložiska jsou radiální jednořadá kuličková ložiska s kosoúhlým stykem, jejichž oběžné dráhy jsou navrženy tak, aby mohly přenášet axiální zatížení v obou směrech. Pro dané axiální zatížení může být přenášeno omezené radiální zatížení.

Tato ložiska vyžadují podstatně menší prostor v axiálním směru než dvouřadá kuličková ložiska. Vnitřní kroužek ložisek je dělený. To umožňuje použít velký počet kuliček v ložisku, a tedy dosáhnout vysoké únosnosti ložiska. Ložiska jsou rozebíratelná, tzn. vnější kroužek s klecí a valivými tělesy lze namontovat odděleně od obou částí vnitřního kroužku.

Kuličky mají kontaktní úhel 35 ° s oběma kroužky. Jedno ložisko tohoto typu může nahradit kombinaci čely k sobě (do “X), nebo zády k sobě (do “O“) dvou kuličkových ložisek s kosoúhlým stykem. Běžně jsou používány mosazné klece.



Řady ložisek: QJ2.., QJ3.., Q10..
