Kuličková ložiska vřetenová vysokorychlostní

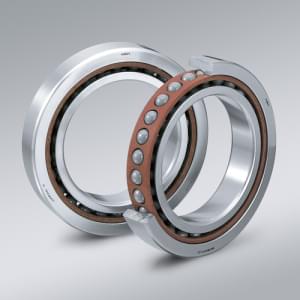

Kuličková ložiska vřetenová vysokorychlostní série ROBUST

Vysoce přesná a maximálně odolná kuličková ložiska s kosoúhlým stykem v provedení ROBUST jsou určena pro vysokorychlostní aplikace, které kladou důraz na nízký vývin tepla. Tato rychloběžná vřetenová ložiska se vyrábějí se stykovým úhlem 18° (BNR) a 25° (BER), s ocelovými (S), ocelovými s ultra dlouhou životností (E) nebo keramickými (provedení H a X) kuličkami, s různými typy klecí – textitová (T), polyamidová (TYN), mosazná (MY) nebo speciální PEEK (TS), otevřená i s použitím bezkontaktního těsnění (V1V). Série ROBUST je vyráběna i z teplotně odolné oceli SHX, která zajišťuje delší životnost. Ložiska se dodávají v různých stupních přesnosti a s různým předpětím, v párech, trojicích, čtveřicích.

Ložiska řady ROBUST mohou být použita i pro ultra-rychlostní aplikace přes 3 miliony d_mn

Řady ložisek: ..BNR19, ..BER19, ..BNR10, ..BER10, ..BNR29, ..BER29, ..BNR20, ..BER20,

Série ROBUST X – materiál vnitřních a vnějších kroužků z teplotně odolné oceli SHX, keramické kuličky

Série ROBUST H – materiál vnitřních a vnějších kroužků z ložiskové oceli SUJ2, keramické kuličky

Série ROBUST E - materiál vnitřních a vnějších kroužků z ložiskové oceli SUJ2, ocelové kuličky s ultra dlouhou životností

Série ROBUST S - materiál vnitřních a vnějších kroužků z ložiskové oceli SUJ2, ocelové kuličky

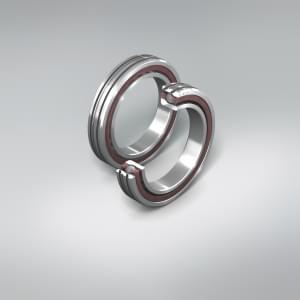

Série ROBUSTSHOT - materiál vnitřních a vnějších kroužků z ložiskové oceli SUJ2, keramické kuličky. Ložiska s přímým domazáváním přes vnější kroužek. Prostorově úsporná ložiska navržená speciálně pro systém mazání „olej-vzduch“, vybavená mazací drážkou, mazacími otvory a o-kroužky na vnějším kroužku (E34).

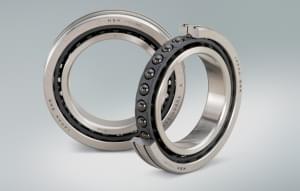

Série Sursave - kuličková ložiska s kosoúhlým stykem řady ROBUST od NSK, která jsou vybavena klecemi SURSAVE, vyvinutými speciálně pro použití v hlavních vřetenech obráběcích strojů. Ložiska ROBUST s klecemi SURSAVE vytvářejí podmínky pro to, aby vřetena dosáhla velké přesnosti a umožnila přesné obrábění i při velkých rychlostech.

Stále důležitějším parametrem výkonnosti hlavního vřetene je nesouběžná házivost NRRO (non-repeatable run-out). Krátce řečeno, snížení NRRO zlepšuje kvalitu povrchu obráběných dílů. Použitím ložisek ROBUST SURSAVE se NRRO sníží na polovinu. Navíc je toho dosaženo navzdory tomu, že otáčkový faktor Dn je více než 3 miliony, což je ve srovnání s běžnými vřeteny s ložisky s kosoúhlým stykem zvýšení o 20 %.

Souhrn těchto charakteristik - vysoké rychlosti, malého třecího momentu a velké přesnosti rotačního pohybu - znamená, že vřetena vybavená kuličkovými ložisky s kosoúhlým stykem ROBUST SURSAVE umožňují konzistentně vyrábět přesné obrobky při velmi krátkých dobách výrobního cyklu. Užitek z toho mají výrobci různých komponent, od převodovek až po výrobce forem.

Kuličková ložiska vřetenová vysokorychlostní – série Spinshot

Vysoce přesná kuličková ložiska s kosoúhlým stykem v provedení Spinshot jsou určena pro vysokorychlostní aplikace, které kladou důraz na velmi tichý chod. Tato rychloběžná vřetenová ložiska se vyrábějí se stykovým úhlem 18° a 25°, s keramickými kuličkami, s různými typy klecí, otevřená i s použitím bezkontaktního těsnění (V1V). Speciální systém mazání „olej-vzduch“ Spinshot výrazně eliminuje hluk, proto jsou tato vřetenová ložiska vhodná pro velmi náročné vysokorychlostní aplikace. Série Spinshot je vyráběna z teplotně odolné oceli SHX, která zajišťuje delší životnost. Ložiska se dodávají v různých stupních přesnosti a s různým předpětím, v párech, trojicích, čtveřicích.

Řady ložisek: ..BNR19XE, ..BER19XE, ..BNR10XE, ..BER10XE

Kuličková ložiska vřetenová vysokorychlostní – série BSR

Vysoce přesná kuličková ložiska s kosoúhlým stykem v unikátním provedení BSR jsou určena pro vysokorychlostní aplikace, které kladou důraz na maximální přesnost. Tato vysokorychlostní vřetenová ložiska se vyrábějí se stykovým úhlem 15°, s keramickými kuličkami, otevřená i s použitím bezkontaktního těsnění (V1V). Série BSR je vyráběna i z teplotně odolné oceli SHX, která zajišťuje delší životnost. Ložiska se dodávají v nejvyšším stupni přesnosti P2 (ABEC 9) a s velmi malým předpětím, v párech, trojicích, čtveřicích.

Řady ložisek: ..BSR19, ..BSR10, ..BSR02,
